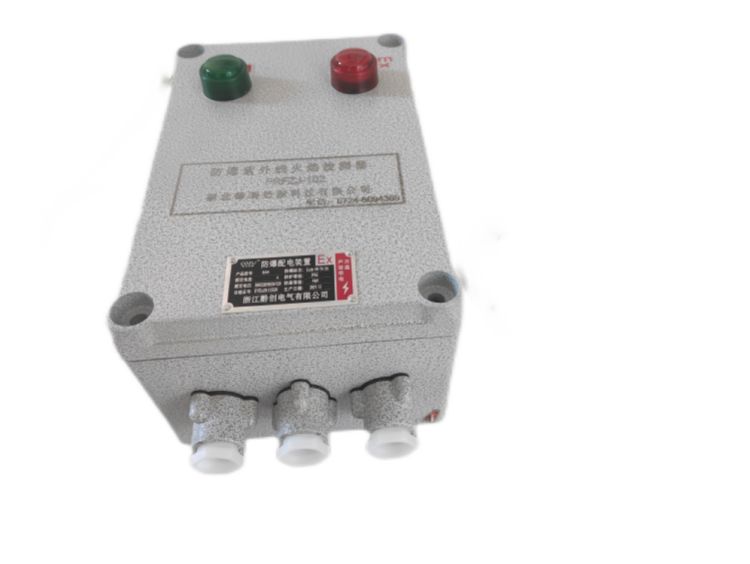

管式炉适用的防爆紫外线火焰检测器

一、锋瑞热能防爆紫外线火焰检测器的功能：

可控制点火装置自动点火，点火同时自动打开燃料阀。接通电源，电源指示灯（红色）亮，在设定时间（6秒）内没有点燃，控制器自动关闭燃料阀；如点火成功则保持燃料阀打开，燃料正常供应。监测火焰时，若监测到有火焰，控制器着火指示灯（绿色）亮，并保持燃料阀打开，燃料正常供应；监测到无火焰时，控制器着火指示灯（绿色）灭，并自动关闭燃料阀。

二、主要技术参数：

1、工作电源：200V～240V•AC50/60Hz

2、功耗：＜3W

3、UV火检探头工作电流：＜50μA

4、UV火检探头光谱范围：185～280nm

5、检测距离：小于2m（1支火焰高度为45mm蜡烛）

6、检测响应时间：＜0.2S

7、熄火延时关阀时间：1～7秒可调（通常出厂设置为2-3秒）

8、点火时间：5～7秒

9、UV火检探头与检测器连接电缆（信号线）：小于200m

10、防爆等级：BT6

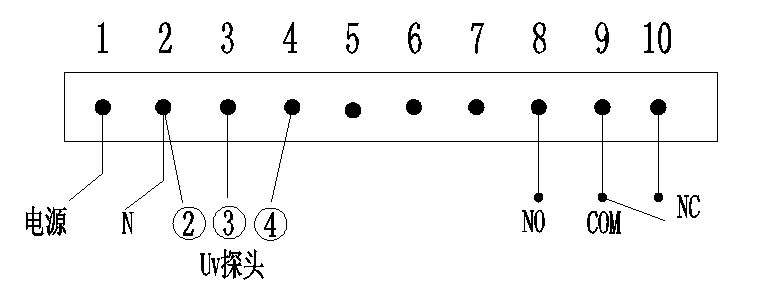

三、接线端子如图下图所示（内部）

1：电源火线

2: 电源零线

2、3、4：UV探头

5、6：接点火器AC220V

6、7：接燃料电磁阀AC220V

8、9：无源常开触点，有火焰时翻转 。

9.10：无源常闭触点，有火焰时翻转 。

注：如送DCS控制可从端子引出，有火时8、9通，无火时9、10通。
