煅烧炉烘炉用电离式火检开发及应用

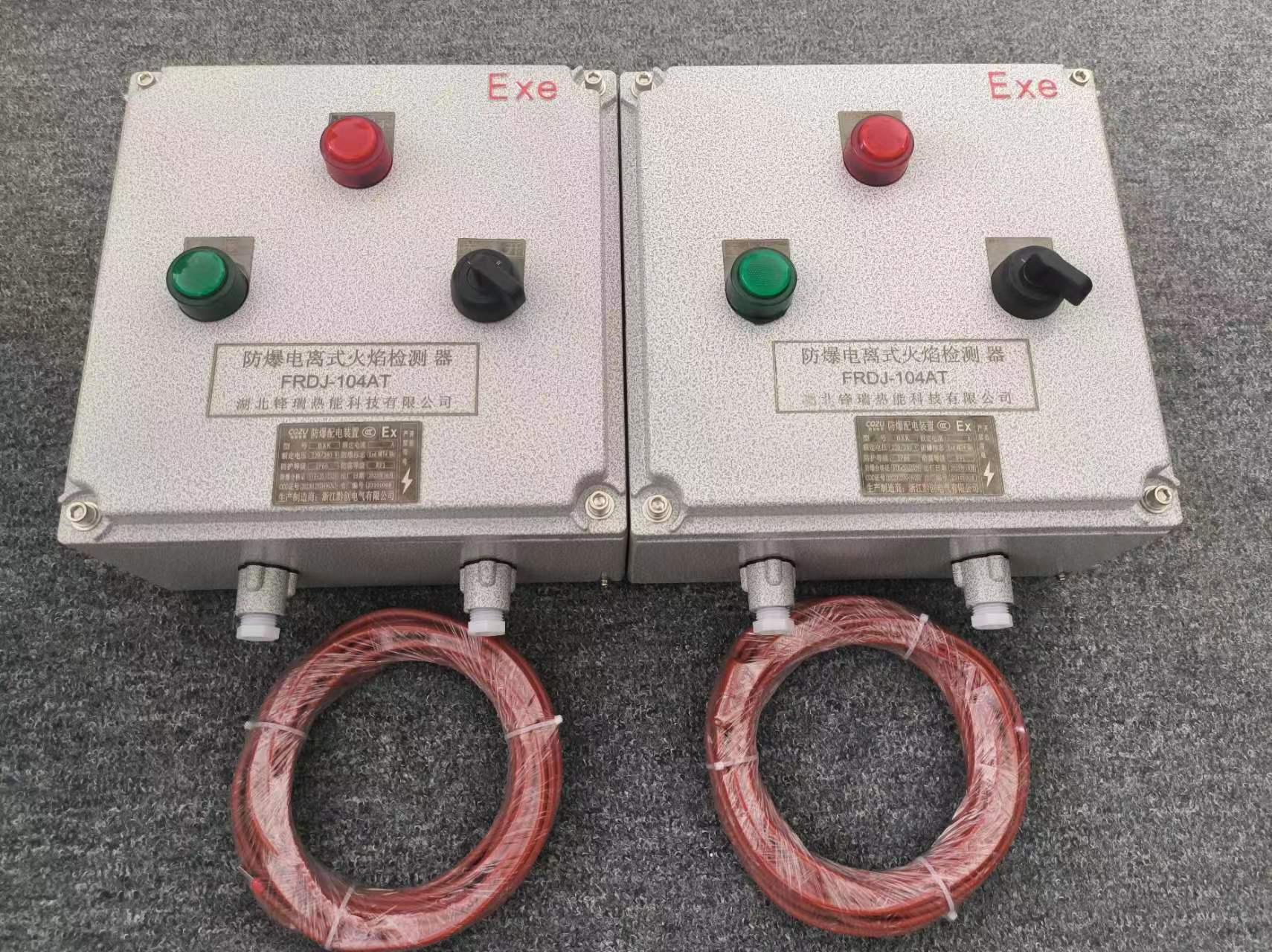

为了应对煅烧炉烘炉火焰检测工况，我司成功开发煅烧炉专用电离式火焰检测器，此检测器及改进版如下图所示：

     普通版             改进版

普通版及改进版相同功能：

    1、在烘炉工作时，火焰探针检测火焰燃烧产生的离子，在非正常熄火时，电磁阀自动断开并同步切断天然气，生产安全。

    2、电离式火焰检测器外部箱体均为防爆箱，保证现场设备使用安全；

普通版及改进版相同功能：

    1、改进版箱体进出线配备3个GX16-2航空插头，现场安装时可不用开箱，直接插拔，减小现场工作量；

    2、箱体内部应配备24V转换电源，可以直接使用220V电源输入，内部切换，可以满足绝大部分现场使用场景。

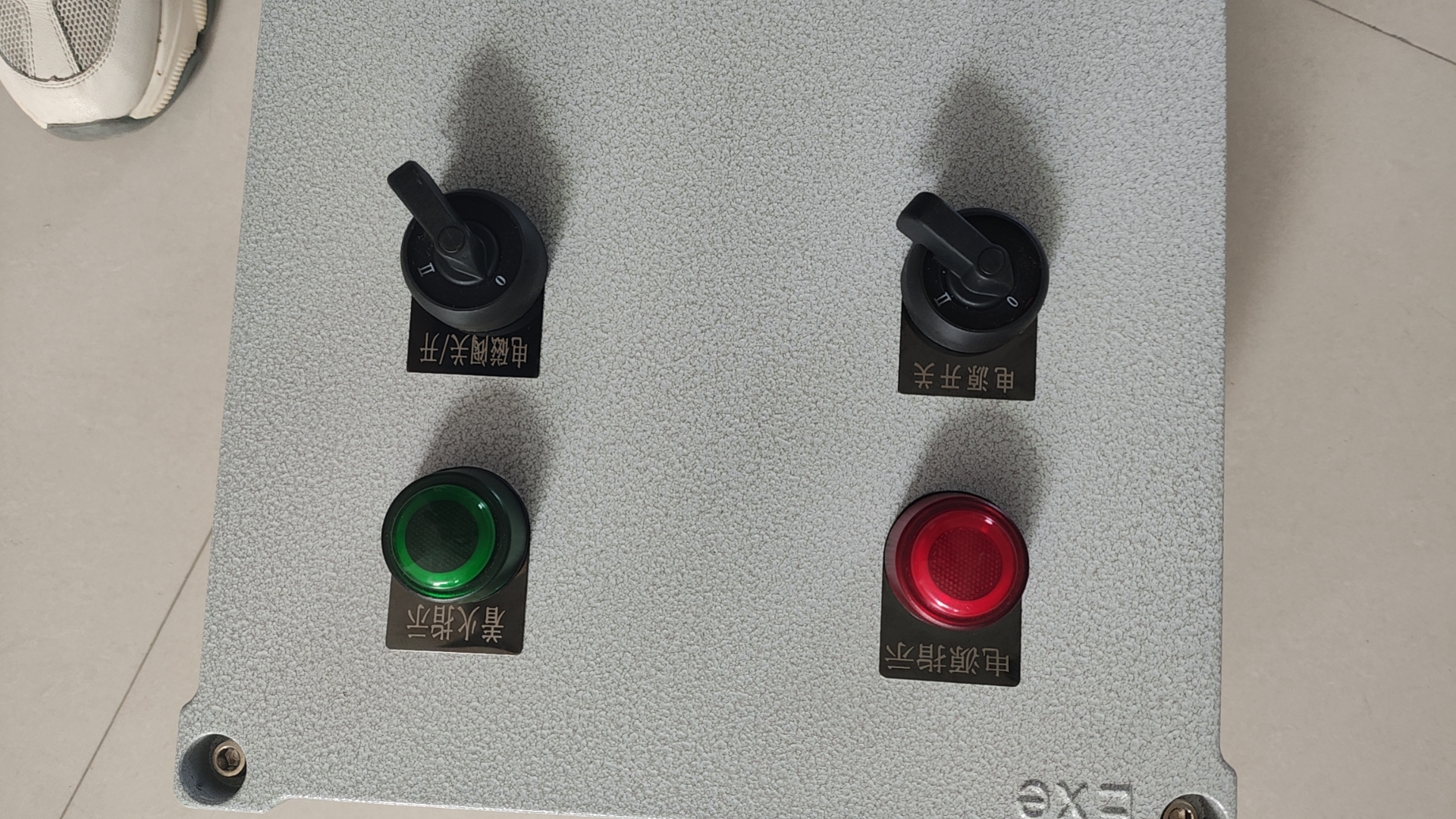

    3、箱体外部设置电磁阀转换开关，可以实现24V电磁阀直供电以及控制器双重控制，在后期烘炉温度达到500℃及以上时，可实现电磁阀直接供电。

    4、在点火期间，火焰并无温度，探针检测不到火焰；故在点火期间、探针检测不到火焰温度时，控制器设置有不低于30S的延迟时间，确保在点火时，电磁阀一直供电，天然气电磁阀为开通状态，提供燃气，提高现货效率。

    5、正常烘炉工作期间，探针检测到火焰时，电磁阀正常供电，在检测不到火焰时，电磁阀自动关闭。

    我司新开发烘炉电离式火焰检测器，具有如下特点

    1、检测灵敏，灵敏度可达2S，为燃烧设备保驾护航。

    2、安装时不用打开箱盖直接插拔即可工作，简单方便，减少现场工作强度。

    3、采用增安型防爆箱体，箱体采用铸铝合金，安全可靠。

    4、探针陶瓷采用氧化锆耐高温陶瓷，耐温1100度。
