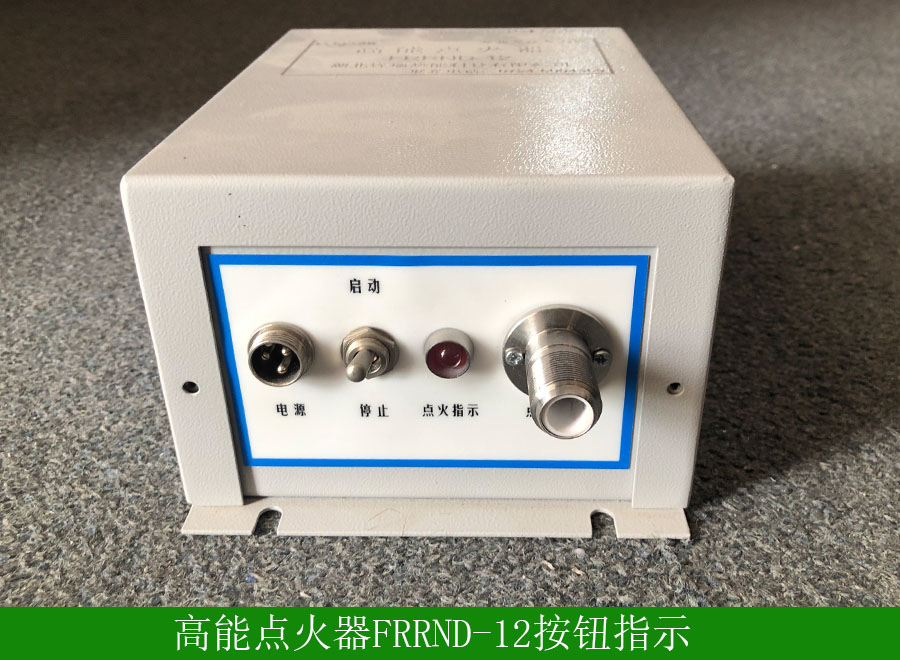

FRRND-12高能点火器应用

FRRND-12高能点火器主要采用电容储能放电原理，当充电电压超过放电管的击穿电压时，储能器上的电压通过放电管经过点火电缆和导电杆，对半导体电嘴进行放电，产生的电火花作为点燃气体的火源。

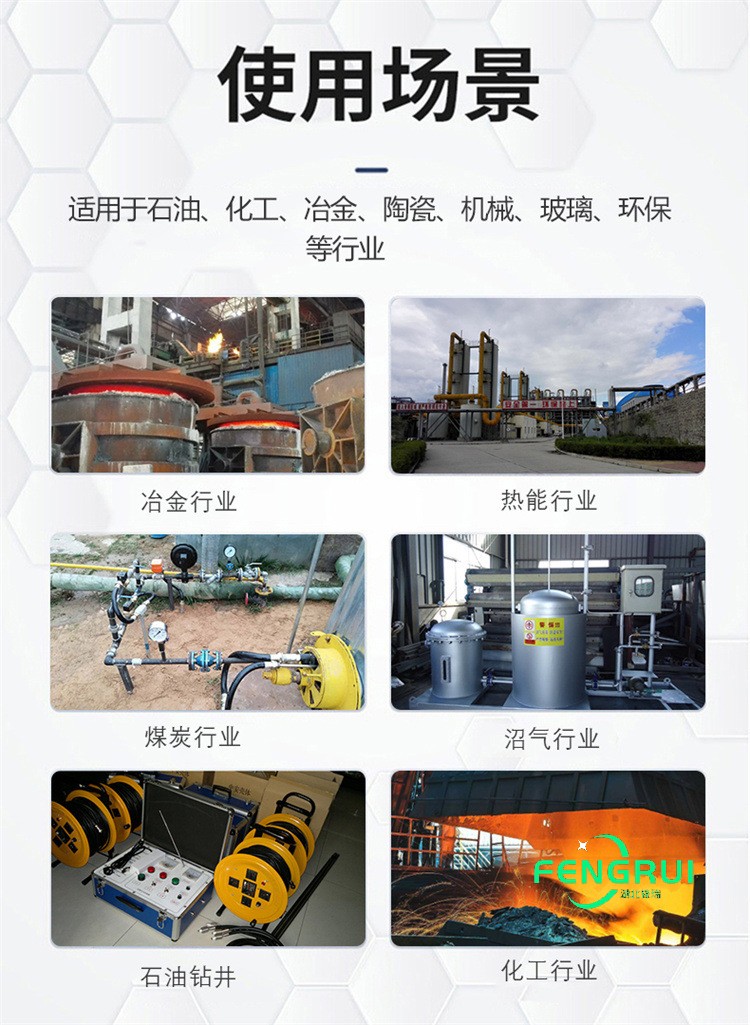

FRRND-12高能点火器，主要用于燃气、燃油工业燃烧器、地面火炬系统的自动点火，具有点火可靠、寿命长等优点，发火端耐高温、抗结焦，具有自净能力。

一、技术参数

1、电源电压：220V±10%　50/60HZ

2、适用燃料：燃气、轻油、重油

3、点火杆瞬时耐温：1300℃

4、火花能量：12J

5、火花频率：6—12次/秒

二、点火杆及点火电缆
1、点火杆前端材料2520高温合金；semicond高温材料。

2、点火杆材料可分为焊管、304不锈钢、316不锈钢等材料制作。

3、常规点火杆外径Φ16，安装螺纹M18×1.0，点火杆外径可以根据客户现场实际情况及燃烧器尺寸定做Φ12,Φ14,Φ18,Φ20等不同直径。点火杆长度、安装螺纹、连接方式，均可根据用户要求定做。

4、点火电缆为专用高能电缆，长度根据用户要求供应。
三、安装及接线

1、将点火杆安装在燃烧器的安装孔上，并拧紧。点火杆发火端安装在燃烧口喷嘴前30～50mm，燃气烧嘴取较小距离，燃油烧嘴取较大距离。

2、用专用高压电缆将高能点火器和点火杆连接起来，注意拧紧螺帽，切勿松动。

3、将电源线插入前面板的电源插座上，点火时，打开电源开关即可点火。
